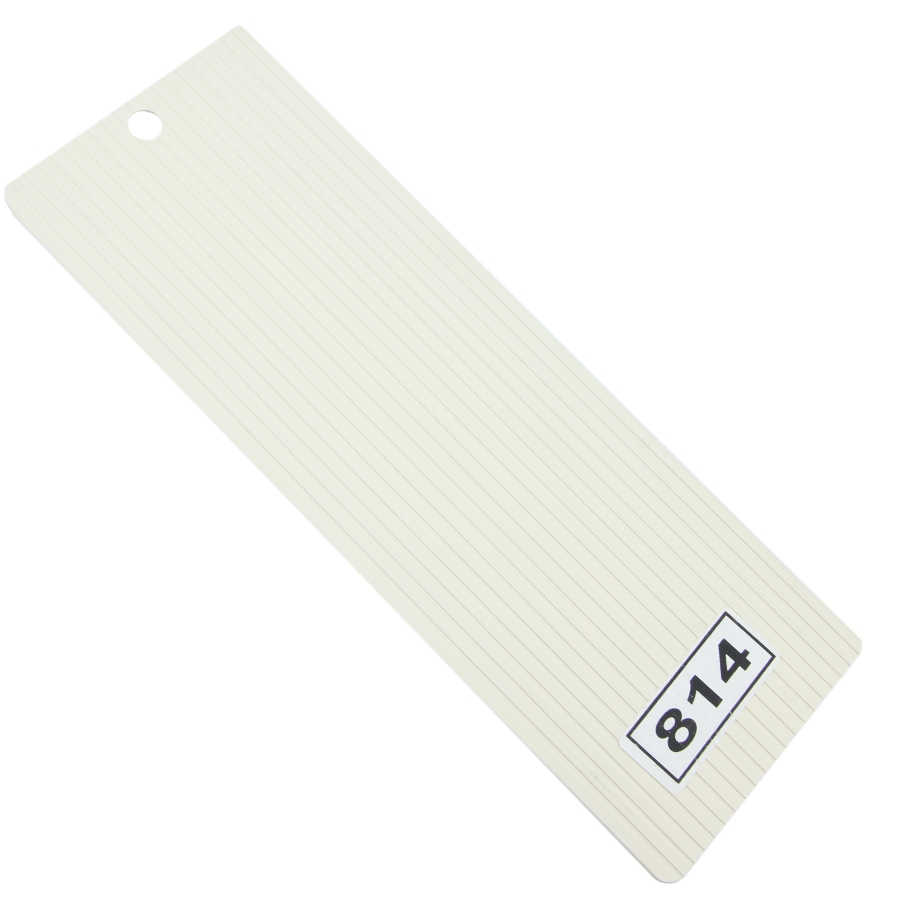

Krem Oluklu PVC

PVC Dikey Perde Genel Özellikleri

89 mm genişliğinde PVC den imal edilmiş olan slatlar mekanik kumanda zinciri ile kendi etraflarında 180º dönerek işığın kontorünü sağlarlar. Ayrıca istenildiğinde montaj yapılan yerin durumuna göre sağa, sola, ortadan iki yana veya kenardan ortaya ip ile mekanik olarak toplanarak size estetik ve ergonomik bir ortam meydana getirir. Çift Çizgili, Oluklu, Perfore, Ahşap Görünümlü ve Düz PVC dikey perdenin genel görünümü Şekil-1'deki gibidir.

1. Üst Kasa
2. Vagon
3. Kelepçe (portray)
4. Vagon Bağlantısı (spancer)
5. Kafa Takımı
6. Slat
7. Döndürme Çubuğu (tilt)
8. Mekanik Yön Kontrol Zinciri
9. Mekanik Toplama İpi
10. Ağırlık

Dikey Perde Montajı

Üst Kasa

Alüminyum perofilden imal edilmiş olan Kumaş Dikey Perde Üst kasası 6 metre uzunluğunda olup ölçülere göre kesilerek imalatyapılır. Şekil2'de göründüğü gibi perdenin slatlatını taşıyan vagon aluminyum kasanın içinde bulunan raylarda hareket eder.Vagonlar birbirlerine perde slatların genişliği kadar uzamasına imkan sağlayan bağlantılar ile (spancer) bağlıdır. Vagonların ortasından yıldız şeklinde alüminyumdan imal edilmiş olan tilt geçer. Döndürme çubuğu zincir tarafından döndürülerek slarların kendi ekseni etrafında 180° dönmesini sağlar. Vagonların içerisinden geçen ve tam bir tur atan ipler ise perdenin açılıp kapanmasını sağlar.

Dikey Perde Kelepçe Sayısı, Slayt Sayısı ve Tolanma Mesafesi

Dikey Perde Toplanma Yönü

Dikey perde montaj edileceği yere göre kontrol tipleri seçilmeli. Seçim yapılıken kapı ve pencerelerin açılma yönlerine dikkat ediniz.

Tek açılır dikey perde

Tek açılır dikey perde mekanizmalarında kontrol yönü (zincir ve ip) sağ veya sola doğru gelmesini montaj esnasında ayarlayabilirsiniz. Eğimli ve motorlu imalat sırasında ayarlanmalıdır.

Sağa Açılır

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma yönünün kontrol mekanizması tarafında mı yoksa diğer taraftamı olduğunu belirlersiniz. amaç kullanım kolaylığıdır.

Sola Açılır

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma yönünün kontrol mekanizması tarafında mı yoksa diğer taraftamı olduğunu belirlersiniz. Amaç kullanım kolaylığıdır.

Kenara Açılır

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada dikey perde slaytlarının toplanma yönünün ortadan heriki tarafa doğru açılır. Ortadan ikiye açılmasındaki amaç büyük perdelerde dikey perde slaytlarının fazla yığılmasının önün geçmek ve daha estetik durmasını ve dayanım süresini artırmaktır.

Ortaya Açılır

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma her iki kenardan ortaya doğru toplanır. bunun amacı açılır perncere veya kapılardan kaynaklanan sıkıntıları berteraf etmektir.

Kumanda Sisteminin (Zincir ve İp) Yüksekliği

Perdenin yükseliğini H varsarsak kumanda sisteminin yüksekliğinide Hc sayarsak  H 220 cm den düşük ise Hc yi perde yüksekliğinden 10 cm kısa yapılır. eğer H 221 cm den yüksek ise perde yüksekliğini 100 cm kısa yapılır.

Not: Eğer sizin verdiğiniz ölçüler tablodaki değerire denk gelmiyorsa maviperde tablodaki değerlerden üretim yapar.

Dikey Perde Ölçü Alma

Genişlik (w1, w2) ve yükseklik (H1 ve H2) ölçümleri iki farklı noktadan alınmalıdır. Kullanılacak ölçüm ( g ve h) iki durumdada en küçük olandır. İçten içe ölçü aldığınız zaman genişlikten montaj kolaylığıiçin 1 cm, yere ve duvara sürtünmemesi için yükseklikten ise 2 cm eksilterek sipariş ediniz.

Duvara veya tavana montaj için dikey perde ölçüsü alırken toplanma ölçülerini dikkate alarak denardan en az 15 er cm bırakarak ölçü almalısınız. Pencere veya kapının açılış yönu ve kulplarınıda dikkate alarak kumanda yönünü belirleyiniz.

Dıştan köşeli mekanların ölçüsü alırken üst kasaların birbirine tam denk gelmesine dikkat ediniz.

İçe köşeli yerden ölçü alırken perdelerin genişliklerini hesaplayarak sipariş veriniz.

Dikey Perde İmalat Modelleri

1) EĞİMLİ KASA MODELİ

Mavi perde ye eğimli dikey perde spariş ederken aşağıda verilen bilgiler dikkate alınarak spariş verilmelidir. spariş verilirkende bu bilgiler ışığında detaylandırılmış bir çizim mutlaka göndermelisiniz. Maksimum 55⁰ ye kadar eğim verilebilir. Toplanma sadece yüksek tarafa doğrudur. Dikey perde ortadan durabilmesi duvara bağlantı aparatı gönderilebilir. Maksimum genişlik 4 m geçemez.

L  : Maksimum perde genişliği

h1: Maksimum perde yüksekliği

h2: Minumum perde yüksekliği

Mavi perde ye eğimli dikey perde spariş ederken aşağıda verilen bilgiler dikkate alınarak spariş verilmelidir. spariş verilirkende bu bilgiler ışığında detaylandırılmış bir çizim mutlaka göndermelisiniz. Maksimum 55⁰ ye kadar eğim verilebilir. Toplanma sadece yüksek tarafa doğrudur. Dikey perde ortadan durabilmesi duvara bağlantı aparatı gönderilebilir. Maksimum genişlik 4 m geçemez.

2) EĞİMLİ SLAYT MODELİ

Eğim kasada değilde alt tarafta olabilir. Böyle durumlarda slayt perde slaytların uzun olduğu tarafa toplanabilir.

w  : Maksimum perde genişliği

h1: Maksimum perde yüksekliği

h2: Minumum perde yüksekliği

3) BASAMAK EĞİMLİ SLAYT MODELİ

Basamaklı yerlere uygulanan bu sistem kasa tavana veya duvara yere paralel takılırken perdenin slaytları basamak ölçülerine göre eğimli kesilmektedir. Bu sistemde toplanma yeri uzun slaytlar tarafına doğrudur.

w : Perde genişliği

h1, h2, h3 : Basamak genişliği

b1, b2, b3 : Basamak Yüksekliği

Perdeyle basamak arasındaki tölerans (t) 0,72 mm dir.

4) KASA VE BASAMAK EĞİMLİ SLAYT MODELİ

Bu sistemde kasa eğimli ve slaytların altı merdivene adapte edilmesi gerekmektedir. Bu sistem perdenin açılmasına izin vermez sadece sağa sola çevirerek ışık ayarı yapabilirsiniz.

w : Perde genişliği
h1, h2, h3 : Yükseklik
a1, a2, a3 : Basamak genişliği
b1, b2, b3 : Basamak Yüksekliği

Perdeyle basamak arasındaki tölerans (t) 0,72 mm dir.

5) ÇOK RENKLİ SLAYT MODELİ

Farklı renklerde slaytlar kullanarak farklı kombinasyonlar oluşturabilirsiniz

w1, w2, w3... Herbir rengin genişliğini vermektedir. Üretim esnasında renkler atası geçiş töleransı 75 mm dir.

6) TOL SLAYT MODELİ

Bu tür dikey perdeler topal kapı ve pencerelerde kullanılır.

W : Perde Genişliği
H : Perde Yüksekliği
W1 : Kesilecek perdenin genişliği
H1 : Kesilecek perdenin yüksekliği
Kesilecek perdenin genişlik töleransı (t) 0,72 mm dir.

7) MOTORLU DİKEY PERDE MODELİ

Motorlu dikey perde slaytların dönmesini ve toplanmasını sağlar.

 MOTOR POZİSYONU

Motor dikey perdeye iki şekilde monte edilebilir.

a- Yatay motor şekli (Fig.1)

Motor dikey perde kasasının üstüne yatay şekilde montaj edilebilir. Bu şekilde montaj edildiğinde perde duvara ve tavana bağlanbilir.

b- Dikey motor şekli (Fig.2)

Motor perde kasasının üstüne dikey şekilde montaj edilebilir. Bu şekilde montaj edildiğinde perde sadece duvara bağlanabilir.

 Siparişerde motorun yerini ve yönünü belirtmelisiniz. Motor mekanizmasından dolayı ilk slayt en baştan 49 mm sonra başlar. Motorun garantili bir şekilde bağlanabilbesi için maviperde teknik destek bölümünden lütfen bilgi alınız.

Dikey Perde Montaj Modelleri

PENCERE İÇİNE MONTAJ

TAVANA MONTAJ

PENCERE ÜSTÜNE MONTAJ
